offset-path

Die offset-path Eigenschaft nimmt als Wert einen <offset-path> Wert, einen <coord-box> Wert oder beide, oder das Schlüsselwort none an. Der <offset-path> Wert ist eine ray() Funktion, ein <url> Wert oder ein <basic-shape> Wert.

none

Gibt an, dass das Element keinem Offset-Pfad folgt. Der none-Wert ist gleichbedeutend damit, dass das Element keine Offset-Transformation hat. Die Bewegung des Elements wird in diesem Fall durch seine Standardpositions-Eigenschaften bestimmt, wie top und left, anstatt durch einen Offset-Pfad. Dies ist der Standardwert.

<offset-path>

Eine ray() Funktion, ein <url> Wert oder ein <basic-shape> Wert, der den geometrischen Offset-Pfad spezifiziert. Wenn weggelassen, ist die Pfadform für den <coord-box> Wert inset(0 round X), wobei X der Wert des border-radius des Elements ist, das den enthältenden Block festlegt.

ray()

Definiert eine Linie, die an einer festgelegten Position beginnt, eine festgelegte Länge hat und in einem angegebenen Winkel verläuft. Die ray() Funktion akzeptiert bis zu vier Parameter – ein <angle>, einen optionalen Größenwert, das optionale Schlüsselwort contain und ein optionales at <position>.

<url>

Gibt die ID eines SVG-Formelements an. Der Pfad ist die Form des SVG <circle>, <ellipse>, <line>, <path>, <polygon>, <polyline>, oder <rect> Elements, das durch seine id in der url() Funktion referenziert wird. Wenn die URL kein Formelement referenziert oder anderweitig ungültig ist, ist der aufgelöste Wert für den Offset-Pfad path("M0,0") (was ein gültiger <basic-shape> Wert ist).

<basic-shape>

Spezifiziert den Offset-Pfad als den äquivalenten Pfad einer CSS-Basisform-Funktion, wie circle(), ellipse(), inset(), path(), polygon(), rect(), oder xywh(). Zum Beispiel, wenn die <basic_shape> eine ellipse() Funktion ist, dann ist der Pfad der Umriss der Ellipse, beginnend am rechten Punkt der Ellipse und im Uhrzeigersinn durch eine volle Drehung. Für ellipse() und circle(), die den at <position> Parameter akzeptieren, wird, wenn <position> ausgelassen wird, die Position auf center standardisiert, es sei denn, das Element hat eine spezifizierte offset-position. In diesem Fall wird der offset-position Wert für den at <position> Parameter verwendet. Komplexere Formen können unter Verwendung der shape() Funktion definiert werden.

<coord-box>

Gibt die Größeninformation der Referenzbox an, die den Pfad enthält. Die Referenzbox wird aus dem Element abgeleitet, das den Enthältenden Block für dieses Element festlegt. Dieser Parameter ist optional. Wenn nicht spezifiziert, ist der Standardwert in CSS-Kontexten border-box. In SVG-Kontexten wird der Wert als view-box behandelt. Wenn ray() oder <basic-shape> verwendet wird, um den Offset-Pfad zu definieren, liefert der <coord-box> Wert die Referenzbox für den Strahl oder die <basic-shape>. Wenn <url> verwendet wird, um den Offset-Pfad zu definieren, liefert der <coord-box> Wert das Ansichtsfenster und das Benutzersystem für das Formelement, wobei der Ursprung (0 0) in der oberen linken Ecke liegt und die Größe 1px beträgt.

Die offset-path Eigenschaft definiert einen Pfad, dem ein animiertes Element folgen kann. Ein Offset-Pfad ist entweder ein spezifizierter Pfad mit einem oder mehreren Teilpfaden oder die Geometrie einer nicht gestylten Basisform. Die genaue Position des Elements auf dem Offset-Pfad wird durch die offset-distance Eigenschaft bestimmt. Jede Form oder jeder Pfad muss eine Anfangsposition für den berechneten Wert von 0 für offset-distance und eine Anfangsrichtung definieren, die die Rotation des Objekts zur Anfangsposition spezifiziert.

Frühe Versionen der Spezifikation nannten diese Eigenschaft motion-path. Sie wurde zu offset-path geändert, weil die Eigenschaft statische Positionen und nicht Bewegungen beschreibt.

offset-path =
  none                          |
  <offset-path> || <coord-box>

<offset-path> =
  <ray()>        |
  <url>          |
  <basic-shape>

<coord-box> =
  <paint-box>  |
  view-box

<ray()> =
  ray( <angle>          &&
  <ray-size>?           &&
  contain?              &&
  [ at <position> ]? )

<url> =
  <url()>  |
  <src()>

<paint-box> =
  <visual-box>  |
  fill-box      |
  stroke-box

<ray-size> =
  closest-side     |
  closest-corner   |
  farthest-side    |
  farthest-corner  |
  sides

<position> =
  [ left | center | right | top | bottom | <length-percentage> ]  |
  [ left | center | right ] && [ top | center | bottom ]  |
  [ left | center | right | <length-percentage> ] [ top | center | bottom | <length-percentage> ]  |
  [ [ left | right ] <length-percentage> ] && [ [ top | bottom ] <length-percentage> ]

<url()> =
  url( <string> <url-modifier>* )  |
  <url-token>

<src()> =
  src( <string> <url-modifier>* )

<visual-box> =
  content-box  |
  padding-box  |
  border-box

<length-percentage> =
  <length>      |
  <percentage>

Dieses Beispiel demonstriert die Verwendung verschiedener <coord-box> Werte in der offset-path Eigenschaft.

<div class="box blueBox"></div>
<div class="box redBox"></div>
<div class="box greenBox"></div>

body {
  width: 300px;
  height: 200px;
  border-radius: 50px;
  border: dashed aqua;
  border-width: 25px;
  padding: 25px;
  margin: 50px;
}

.box {
  width: 40px;
  height: 20px;
  animation: move 8000ms infinite ease-in-out;
}

.blueBox {
  background-color: blue;
  offset-path: border-box;
  offset-distance: 5%;
}

.greenBox {
  background-color: green;
  offset-path: padding-box;
  offset-distance: 8%;
}

.redBox {
  background-color: red;
  offset-path: content-box;
  offset-distance: 12%;
}

@keyframes move {
  0%,
  20% {
    offset-distance: 0%;
  }
  80%,
  100% {
    offset-distance: 100%;
  }
}

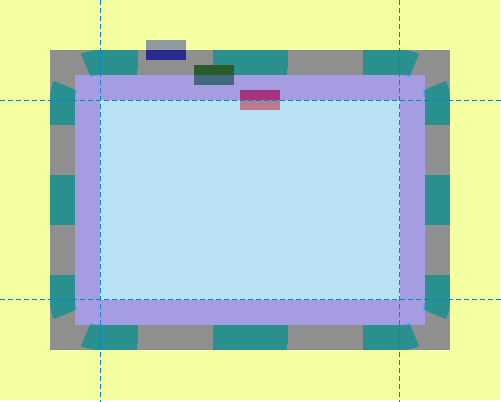

In diesem Beispiel wurden absichtlich große Werte für den Rand, den Rahmen und den Abstand vergeben, um die Platzierung der blauen, grünen und roten Rechtecke an ihren jeweiligen <coord-box> Rändern zu demonstrieren: border-box, padding-box und content-box.

Ergebnis

In diesem Beispiel erstellt das <svg> Element ein Haus mit einem Schornstein und definiert auch zwei Hälften einer Schere. Das Haus und der Schornstein bestehen aus Rechtecken und Polygonen, und die Scherenhälften werden durch zwei unterschiedliche Path-Elemente dargestellt. Im CSS-Code wird die offset-path Eigenschaft verwendet, um einen Pfad zu spezifizieren, dem die beiden Scherenhälften folgen. Dieser im CSS definierte Pfad ist identisch mit dem durch das <path> Element im SVG dargestellten Pfad, der den Umriss des Hauses einschließlich des Schornsteins beschreibt.

<svg
  xmlns="http://www.w3.org/2000/svg"
  width="700"
  height="450"
  viewBox="350 0 1400 900">
  <title>House and Scissors</title>
  <rect x="595" y="423" width="610" height="377" fill="blue" />
  <polygon points="506,423 900,190 1294,423" fill="yellow" />
  <polygon points="993,245 993,190 1086,190 1086,300" fill="red" />
  <path
    id="house"
    d="M900,190 L993,245 V201 A11,11 0 0,1 1004,190 H1075 A11,11 0 0,1 1086,201 V300 L1294,423 H1216 A11,11 0 0,0 1205,434 V789 A11,11 0 0,1 1194,800 H606 A11,11 0 0,1 595,789 V434 A11,11 0 0,0 584,423 H506 L900,190"
    fill="none"
    stroke="black"
    stroke-width="13"
    stroke-linejoin="round"
    stroke-linecap="round" />
  <path
    id="firstScissorHalf"
    class="scissorHalf"
    d="M30,0 H-10 A10,10 0 0,0 -20,10 A20,20 0 1,1 -40,-10 H20 A10,10 0 0,1 30,0 M-40,20 A10,10 1 0,0 -40,0 A10,10 1 0,0 -40,20 M0,0"
    transform="translate(0,0)"
    fill="green"
    stroke="black"
    stroke-width="5"
    stroke-linejoin="round"
    stroke-linecap="round"
    fill-rule="evenodd" />
  <path
    id="secondScissorHalf"
    class="scissorHalf"
    d="M30,0 H-10 A10,10 0 0,1 -20,-10 A20,20 0 1,0 -40,10 H20 A10,10 0 0,0 30,0 M-40,-20 A10,10 1 0,0 -40,0 A10,10 1 0,0 -40,-20 M0,0"
    transform="translate(0,0)"
    fill="forestgreen"
    stroke="black"
    stroke-width="5"
    stroke-linejoin="round"
    stroke-linecap="round"
    fill-rule="evenodd" />
</svg>

.scissorHalf {
  offset-path: path(
    "M900,190  L993,245 V201  A11,11 0 0,1 1004,190  H1075  A11,11 0 0,1 1086,201  V300  L1294,423 H1216  A11,11 0 0,0 1205,434  V789  A11,11 0 0,1 1194,800  H606  A11,11 0 0,1 595,789  V434  A11,11 0 0,0 584,423  H506 L900,190"
  );
  animation: follow-path 4s linear infinite;
}

@keyframes follow-path {
  to {
    offset-distance: 100%;
  }
}

Ergebnis

Ohne die offset-path Eigenschaft würden die beiden Hälften der Schere standardmäßig in die obere linke Ecke der Leinwand verschoben werden. Durch die Verwendung von offset-path sind die beiden Scherenhälften jedoch mit dem Startpunkt des SVG-Pfades ausgerichtet und können sich entlang dieses bewegen.

Dieses Beispiel zeigt, wie eine SVG-Form referenziert werden kann, um die Form des Pfades zu definieren, dem ein Element folgen kann. Der grüne Kreis (definiert durch .target) folgt dem Pfad eines Rechtecks, das durch Übergabe der ID der SVG-Form (svgRect) an die offset-path Eigenschaft unter Verwendung von url() definiert wird.

Das SVG-Rechteck, das die Pfadform definiert, wird hier nur angezeigt, um visuell zu demonstrieren, dass der grüne Kreis tatsächlich dem durch dieses Rechteck definierten Pfad folgt.

<div class="outer">
  <div class="target"></div>
</div>
<svg width="400" height="200" xmlns="http://www.w3.org/2000/svg">
  <rect id="svgRect" x="50" y="50" width="200" height="100" />
</svg>

.outer {
  position: absolute;
}

.target {
  width: 50px;
  height: 50px;
  border-radius: 50%;
  background-color: green;
  offset-path: url(#svgRect);
  offset-anchor: auto;
  animation: move 5s linear infinite;
}

#svgRect {
  fill: antiquewhite;
  stroke: black;
  stroke-width: 2;
}

@keyframes move {
  0% {
    offset-distance: 0%;
  }
  100% {
    offset-distance: 100%;
  }
}
